1、 順序準則

      在投入式液位計的制造工序圖上，用來確定本工序所需要的零件安裝位置、安裝順序、外觀與尺寸的準則，稱之為 順序準則。

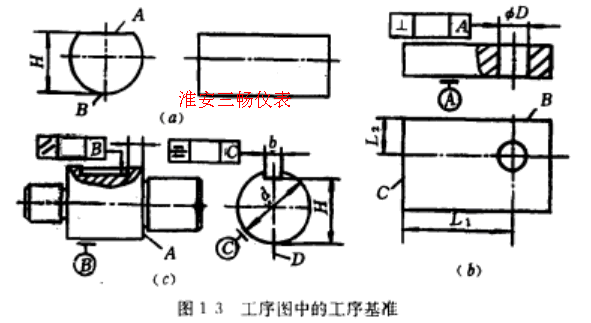

      圖1-3 (a)所示的工件，A為投入式液位計表頭的加工表面，本工序中對A面的距離尺寸要求為A對B的尺寸H，角度位置要求為A對B的平行度(當沒有特殊標注時，平行度要求包括在H的尺寸公差范圍內).故外圓毋線B為本工序的工序基準。圖1-3 (b)所示的工件.加工表面為OD孔.要求其中心線與A面垂直，并與C面和B面保持距離尺寸為L(zhǎng):和L2,因此表面A, B, C均為本工序的工序荃準.工序纂準除采用工件上實際表面或表面上的線以外，還可以是工件表面的幾何中心、對稱面或?qū)ΨQ線等。如圖1-3 (c)所示的小軸中，鍵梢的工序基準既有凸肩面A和外圓母線B.又有外圓表面的軸向?qū)ΨQ面D。



2、位置準則

     多組零件組成的投入式液位計，其組成的結構順序稱之為位置準則。



3、測量準則

      在投入式液位計測量時所依據的工業標準稱之為測量準則



4、裝備準則

      在進行位置基準之后，要把二次零件裝配成投入式液位計，這個時候零件在投入式液位計當中的相對結構位置所依據的準則稱之為裝配準則。
