工業生產過程中通常使用壓力變送器將檢測的壓力量變換成標準的4 ～ 20 mA 直流電流信號，以便顯示和控制�，F(xiàn)代工業中廣泛使用的智能壓力變送器采用電容或半導體傳感器，精度和分辨力都很高，但由于制造成本高，在一些場合使用會增加不少的費用。傳統的彈簧管式壓力表指示精度和分辨力都很低，而且只能用作壓力指示，但它性能可靠、價格低，所以得到了廣泛的使用。因而利用傳統的彈簧管式壓力表制造性能可靠、價格低廉的智能壓力變送器具有很好的市場前景。

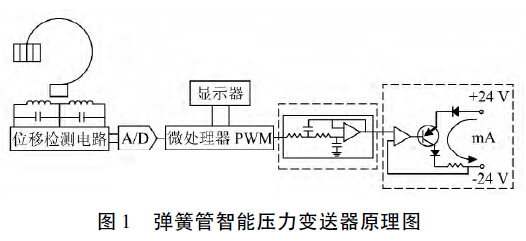

為了使電路有良好的線性度，振蕩器不能工作在臨界振蕩狀態，這就要求銅片在整個范圍內移動時均不會使振蕩器停振，必須保證LC 回路有足夠的Q 值來滿足振蕩條件，同時H1、H2的形狀將影響到整個轉換范圍內的線性程度，T1、T2
采用孿生管有利于減小漂移和動態范圍的對稱誤差。為保證儀表的精度，在規定的時間周期要進行校準。由于彈簧管的位移與輸入壓力成一定的非線性關系，可在校準狀態進行非線性補償，所有校準由機內校準軟件完成。校準時不用打開機殼，對照外部的高精度標準，通過面板按鍵操作將校準常數存入機內的EEPＲOM 內，儀表在正常工作狀態時，根據校準常數由微處理器計算出當前的測量顯示值和輸出值。
電源供電和輸出電路如圖3 所示，它與兩線制變送器供電和輸出方式基本相同，由24 V 電壓供電并接收D/A 轉換電路的輸出信號產生4 ～ 20 mADC 電流輸出。設計的輸出電路的特點是利用輸出回路的4 ～20 mA DC 電流信號在兩個串聯發光二級管產生的電壓降供給LDO( 低壓差穩壓器) ，產生穩定的電壓向位移檢測、A/D、CPU、D/A 電路供電，在不消耗額外功率情況下顯示帶有背光，保證在黑暗的環境下儀表的讀數仍清晰可見。
彈簧管智能壓力變送器在實驗室校準后，對輸入和輸出用二等活塞壓力計和高精度數字表進行測量，精度高于0． 5%，24 小時穩定度高于0． 2%。理論上該產品的精度取決于彈簧管本身的性能。
