1 概述

1. 1 測量依據:JJF1183 －2007《溫度變送器校準規范》。

1. 2 測量方法:采用比較法進行測量。

1. 3 測量環境:環境溫度 20℃ ±2℃，相對濕度 ＜85%。

1. 4 測量標準:



2 建立測量模型及不確定度來源分析

2. 1 測量模型

根據校準規范，用比較法校準溫度變送器時，其計算公式為:

2. 2 不確定度傳播率

2. 3 測量不確定度來源

2. 3. 1 標準鉑電阻溫度計引入的不確定度:

(1)標準鉑電阻溫度計自熱效應引入的不確定度;

(2)標準鉑電阻溫度計穩定性引入的不確定度;(3)標準鉑電阻溫度計 Ｒ tp 引入的不確定度;(4)數字多用表準測量引入的不確定度。

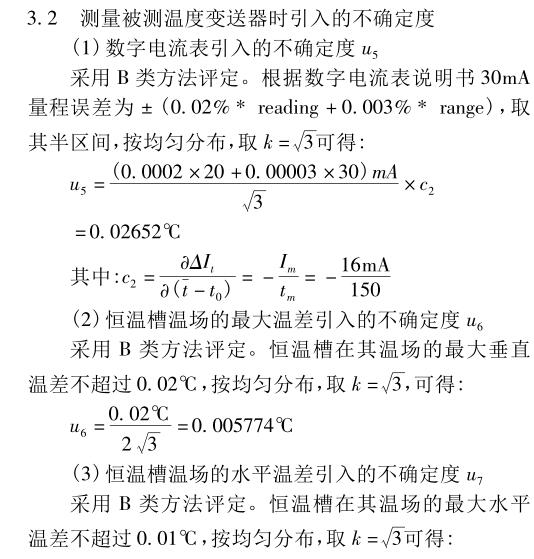

2. 3. 2 被測一體化溫度變送器引入的不確定度:

(1)數字電流表的準確度引入的不確定度;(2)數字電流表的分辨力引入的不確定度;(3)恒溫槽溫場#大溫差引入的不確定度;(4)恒溫槽水平溫差引入的不確定度;(5)被測溫度變送器重復測量值引入的不確定度。



3 不確定度評定

以溫度變送器校準為例，分析 150℃ 校準點的測量不確定度。



3. 1 標準鉑電阻自身引入的不確定度評定

(1)標準鉑電阻自熱效應引入的不確定度 u 1采用 B 類方法評定。二等標準鉑電阻的自熱效應，查檢定規程為 4mK，按均勻分布，其擴展不確定度為:

(2)標準鉑電阻穩定性引入的不確定度 u 2

采用 B 類方法評定。二等標準鉑電阻的穩定性，查檢定規程為 18mK，按均勻分布，可得:

(3) 標準鉑電阻溫度計 Ｒ tp 引入的不確定度 u 3

采用 B 類方法評定。二等標準鉑電阻的 Ｒ tp ，查檢定規程為 10mK，按均勻分布，可得:



(4) 數字多用表引入的不確定度 u 4

采用 B 類方法評定。Ｒ *i由數字多用表測量，而 Ｒ *tp直接引用檢定證書中給出的值時的不確定度評估 W s t =Ｒ *t/Ｒ *tp ，由于 Ｒ*i和 Ｒ *tp 是用不同電測設備測得，測量誤差之間互不相關。因此，dW s t 可用方差合成的方法得到:



Δttp =10mK 為檢定周期內 Ｒ tp 的穩定性。按照上述得到得 W s t 測量的#大誤差，可按均勻分布估算
