摘要 ：隨著電廠自動化水平的不斷提高，電子間的環境溫度與濕度的檢測越來越重要。為減輕運行人員的工作量，特在DCS 上加裝溫度變送器。本文以迪邦科技推出的 DB 系列溫度變送器在 OVATION 分散控制系統中運用時出現的接口問題進行討論和改進，以幫助相關工程技術人員進行這方面的工作。
引言
迪邦科技推出的 DB 系列變送器都是采用進口溫濕度一體式傳感器。外殼設計結實可靠，防自身電路發熱干擾，壁掛式固定 ；采用高性能低功耗單片機設計測量范圍寬，測量精度高，性能穩定可靠。適用電源電壓范圍 DC16V-30V。支持多種標準信號輸出 4-20mA/0-5V/0-10V/Modbus/RS485 等。Ovation 系統是集過程控制及企業管理信息技術為一體融合了當今shijie#先金的計算機及通信技術于一身的典范。其采用了高速、高可靠性、高開放性的通信網絡，具有多任務、多數據采集能力以及潛在的控制能力。Ovation 系統利用當前#新的分布式、全局型的相關數據庫完成對系統的組態。全局分布式數據庫將功能分散到多個可并行運行的好立站點，而非集中到一個中央處理器上，不因其他事件的干擾而影響系統性能。
1 設計方案
迪邦科技推出的 DB 系列溫度變送器都是采用進口溫濕度一體式傳感器。采用高性能低功耗單片機設計，溫濕度有 LCD 顯示支持標準信號 4-20mA 輸出。
電廠電子間計劃加裝溫、濕度儀，并引入 DCS 系統顯示并設置報警畫面以減輕運行人員的工作量，確保電子間的環境溫度與濕度控制在合理的范圍。保證電子間控制系統卡件在規定的溫濕度下工作，提高機組運行安全可靠性。

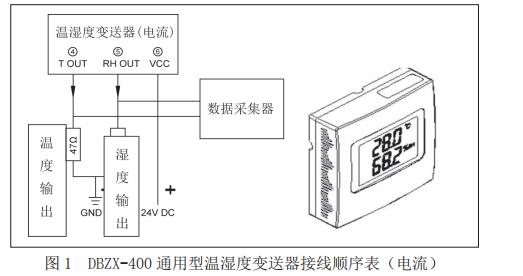

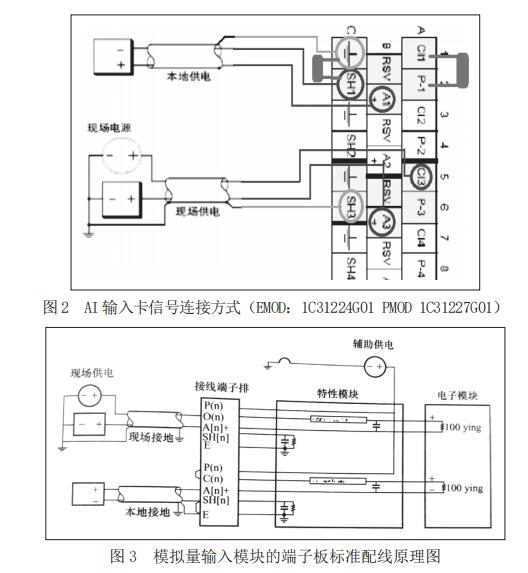

但在實施過程中發現 DBZX-400 通用型溫度變送器的接線方式采用的是如圖 1 所示的接線方式與電廠的 OVATION分散控制系統的 AI 卡件的標準接線方式不一致，無法直接連接。如圖 2 所示。

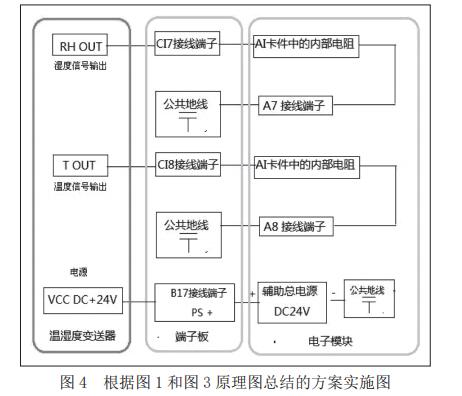

為此我們根據圖 1 的接線原理 , 結合對 OVATION 分散控制系統的 AI 卡件的內部接線的深入研究圖 2 發現 DBZX-400 通用型溫度變送器需要現場電源供電，OVATION 分散控制系統的 AI 卡件的標準解法卻不能完全實現。但其 AI 卡件中的 B17 腳能夠提供所需的 +24V 電源。又通過圖 3 中的現場供電原理圖與圖 1 中 DBZX-400 通用型溫度變送器接線原理分析 , 并通過試驗證明圖 4 的接線可以實現迪邦科技推出的 DB 系列變送器能很好的接入 OVATION 分散控制系統 ,實現在 DCS 上溫濕度顯示和報警功能。
注：1. 當使用本地供電流輸入方式時，須在電源分配板上接入跳線(5A26471G01) 以保證輔助供電的正確接地。
2. 所有現場接線必須使用tuijian的硬件在機柜輸入點進行屏蔽和接地( 參見 Ovation 安裝手冊 )。
2 結論
通過以上處理，我們順利地解決了橫門電廠二期電子間溫度變送器在 OVATION 控制系統中無法顯示故障，為電子間 DCS 系統安全運行，減輕運行人員巡查次數，提高效率打下了良好基礎。
這次對解決電廠電子間溫度變送器在 OATION 分散控制系統中無法顯示故障的處理過程，使我更深的了解了 OATION 分散控制系統的硬件的組成。也為其它同類型電廠相關工程技術人員進行這方面的工作提供參考。
